水冷散熱器的工作原理及散熱效率影響因素的介紹

水冷散熱的原理很簡單，一般由水冷板、水泵、冷排、水管、水冷液以及風扇組成，水因為其物理屬性，導熱性并不比金屬好，但是，流動的水卻有極好的導熱性，也就是說，水冷散熱器的散熱性能與其中制冷液流速成正比，水冷液的流速又與水冷系統水泵功率相關。

水冷散熱器工作原理：

水冷散熱器通過水冷板將發熱源的熱量傳導到水冷液中，水冷液通過水泵循環到水冷排處，有風扇對其進行散熱降溫，然后再次循環，而且水的熱容量大，這就使得水冷制冷系統有著很好的熱負載能力，導致的直接好處就是發熱源的工作溫度曲線非常平緩。

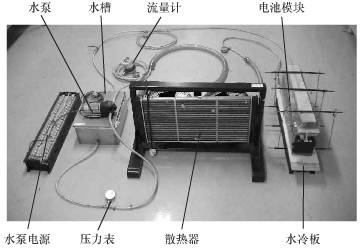

水冷系統一般由以下幾部分構成：

熱交換器、循環系統、水箱、水泵和水，根據需要還可以增加散熱結構。而水因為其物理屬性,導熱性并不比金屬好,但是,流動的水就會有極好的導熱性,也就是說,水冷散熱器的散熱性能與其中水冷液(水或其他液體)流速成正比, 水冷液的流速又與制冷系統水泵功率相關.而且水的熱容量大,這就使得水冷制冷系統有著很好的熱負載能力.相當于風冷系統的5倍,導致的直接好處就是發熱源的工作溫度曲線非常平緩。比如，使用風冷散熱器的系統在運行工作負載較大的程序時會在短時間內出現溫度熱尖峰，或有可能超出警戒溫度，而水冷散熱系統則由于熱容量大，熱波動相對要小得多。

水冷散熱器散熱性能影響因素：

水冷散熱器的散熱效率主要與三個因素有關：首先是水冷板的設計，水冷板與熱源直接接觸，快速導熱十分重要，一般水冷板采用鋁與熱源接觸，并且在與水冷夜接觸的一面會設計微水道，這樣不僅可以增大接觸面積，還能增快流速，讓水冷液帶走更多的熱量，水道的設計不同會帶來不同的散熱效果。

其次是水泵的揚程，水泵的揚程直接決定水流速度，由于水冷液的物理特性，流動速度越快，導熱性越好，所以要想讓熱量快速傳導到水冷排，就必須讓水泵有足夠的揚程；最后就是水冷排和風扇的設計了，目前的水冷散熱器冷排一般都安裝在機箱背部，直接通過風扇冷卻，冷排里面的水冷液被冷卻后實現再循環。
